Nắp hố ga gang là một trong những cấu kiện quan trọng của hệ thống thoát nước và hạ tầng kỹ thuật. Trên thị trường hiện nay có nhiều loại nắp hố ga gang, bao gồm nắp hố ga gang cầu, nắp hố ga gang xám, nắp hố ga gang tròn, nắp hố ga gang vuông,… Bài viết dưới đây của Grating SG sẽ giúp bạn đọc tìm hiểu rõ hơn về nắp hố ga gang, phân loại, kích thước cũng như cách chọn loại phù hợp.

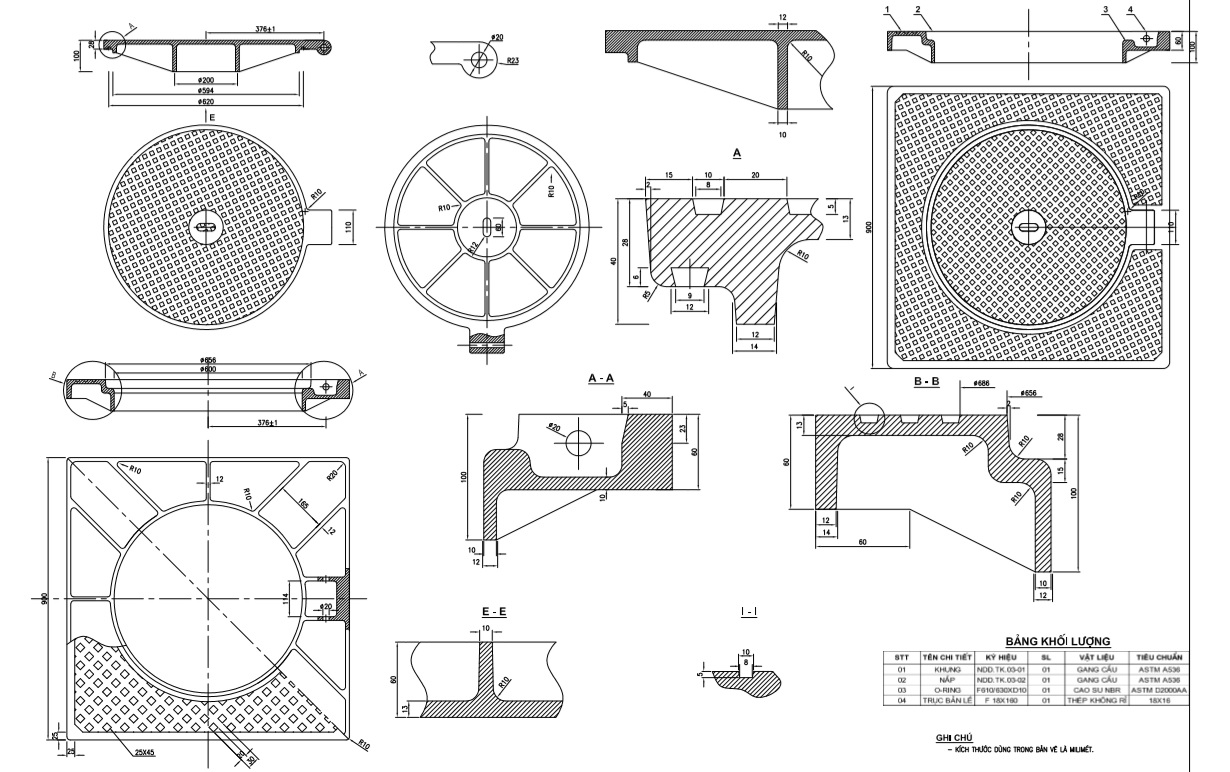

Cấu Tạo Của Nắp Hố Ga Gang
Nắp hố ga gang là loại nắp hố ga được sản xuất từ vật liệu gang đúc, dùng để che bảo vệ miệng hố ga hoặc các công trình hạ tầng ngầm. Nắp hố ga bằng gang được đánh giá cao về độ bền, khả năng chịu tải tốt, thường được ứng dụng trong hệ thống thoát nước, giao thông đô thị, khu công nghiệp,…
Theo tiêu chuẩn TCVN 10333-3:2016, nắp hố ga và song chắn rác dùng cho công trình thoát nước có thể được phân loại theo khả năng chịu tải từ A15 đến F900. Tiêu chuẩn nắp hố ga này quy định các yêu cầu về vật liệu sản xuất nắp hố ga, kích thước nắp hố ga, ngoại quan và thử khả năng chịu tải của sản phẩm.
Theo đó, một bộ nắp hố ga gang thường gồm 2 thành phần chính là khung đỡ và nắp. Khung được cố định ở phần cổ hoặc kết cấu hố ga, có nhiệm vụ tiếp nhận tải từ nắp rồi truyền xuống kết cấu công trình. Phần nắp hố ga nằm ở trên khung, có thể được thiết kế và sản xuất ở dạng hình tròn, hình vuông, hình chữ nhật hoặc theo yêu cầu tùy từng đặc thù dự án.
Ngoài ra, nắp hố ga còn có bản lề, chốt, hoặc khóa chống mở trái phép, gioăng giảm rung, cơ cấu chống bật nắp,… Theo TCVN 10333-3:2016, bề mặt tiếp xúc giữa khung đỡ với nắp hoặc song chắn phải phẳng đều; tiêu chuẩn cũng đưa ra yêu cầu kiểm soát biến dạng và khả năng chịu tải khi thử nghiệm.
>> Có thể bạn đang quan tâm: Tại Sao Nắp Hố Ga Phát Ra Tiếng Ồn Khi Xe Chạy Qua? Nguyên Nhân & Giải Pháp Triệt Để
Vật Liệu Gang Phổ Biến Làm Nắp Hố Ga
Theo đó, 2 loại vật liệu gang để sản xuất đúc nắp hố ga phổ biến có thể kể đến là gang cầu và gang xám.

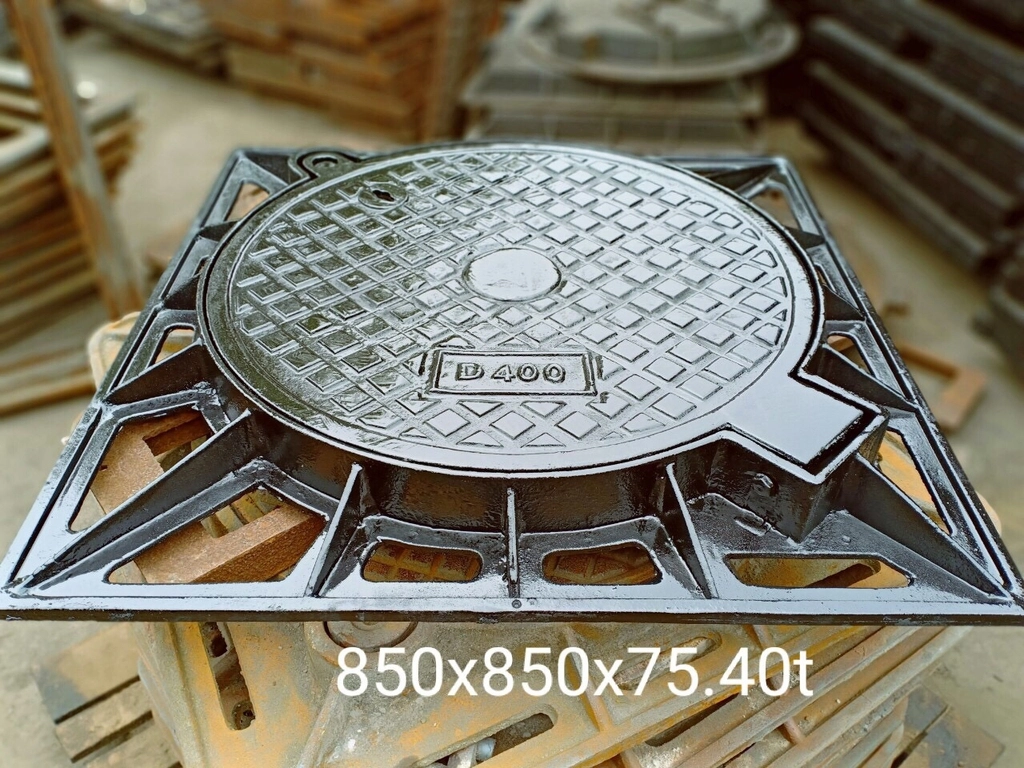

Nắp hố ga gang cầu được đánh giá cao về độ bền do gang cầu có graphit ở dạng cầu tròn, giúp sản phẩm có độ dẻo dai, khả năng chịu tải, chịu va đập tốt hơn so với nắp hố ga gang xám. Cũng vì lẽ đó, nắp hố ga gang cầu thường được ứng dụng trong thi công công trình hạ tầng khu công nghiệp, bãi đậu xe,…
Nắp hố gang xám thường phù hợp với những khu vực có tải trọng vừa phải hoặc khi thiết kế đã được tính toán tải trọng. Vật liệu gang xám có khả năng đúc tốt, giá thành hợp lý, thường được ứng dụng trong sản xuất sản phẩm cơ khí thông dụng.
Phân Loại Nắp Hố Ga Gang Thông Dụng
Theo đó, để phân loại nắp hố ga gang, người ta dựa trên nhiều tiêu chí khác nhau, trong đó, phổ biến có thể kể đến là hình dạng nắp. Cụ thể, thị trường phổ biến nắp hố ga gang loại nắp tròn, nắp vuông, nắp chữ nhật hoặc thiết kế theo bản vẽ.

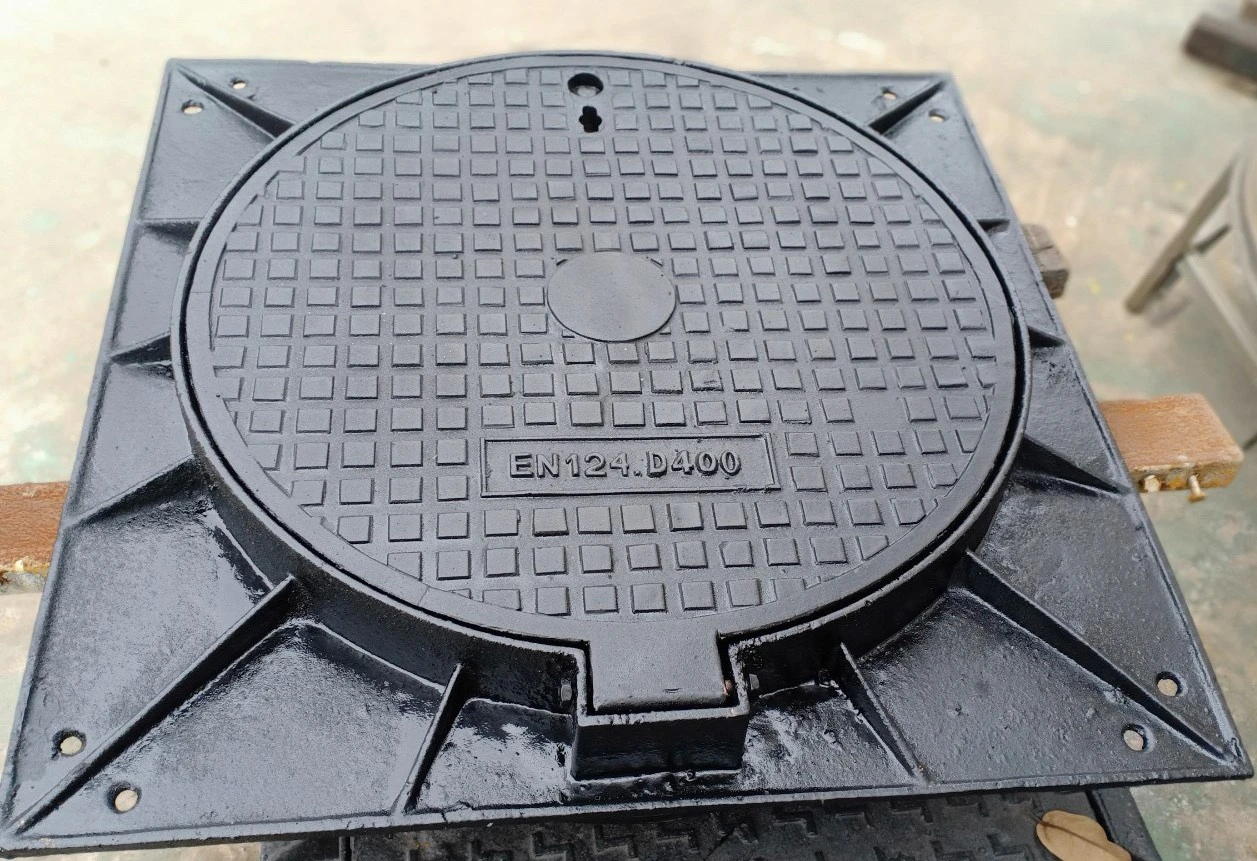

Nắp hố ga gang vuông
Đặc điểm nổi bật của mẫu nắp hố ga gang này chính là phần khung được thiết kế theo hình vuông, phần nắp có thể là dạng vuông hoặc tròn. Cụ thể gồm:
- Nắp hố ga gang khung nắp vuông
- Nắp hố ga gang khung vuông âm nắp tròn
- Nắp hố ga gang khung vuông dương nắp tròn

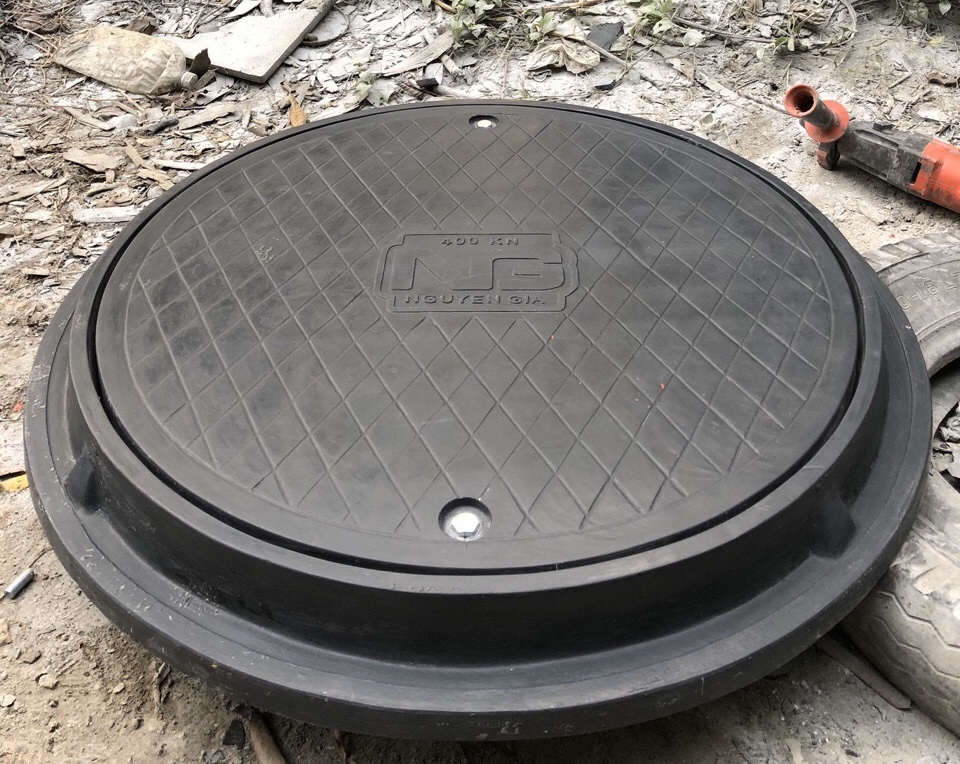

Nắp hố ga gang tròn
Nắp hố ga gang tròn khá phổ biến, thường có cả khung và nắp đều ở dạng tròn. Theo đó, nắp hố ga tròn bằng gang thường được ứng dụng trong thi công hệ thống thoát nước ở các khu đô thị, khu công nghiệp,…

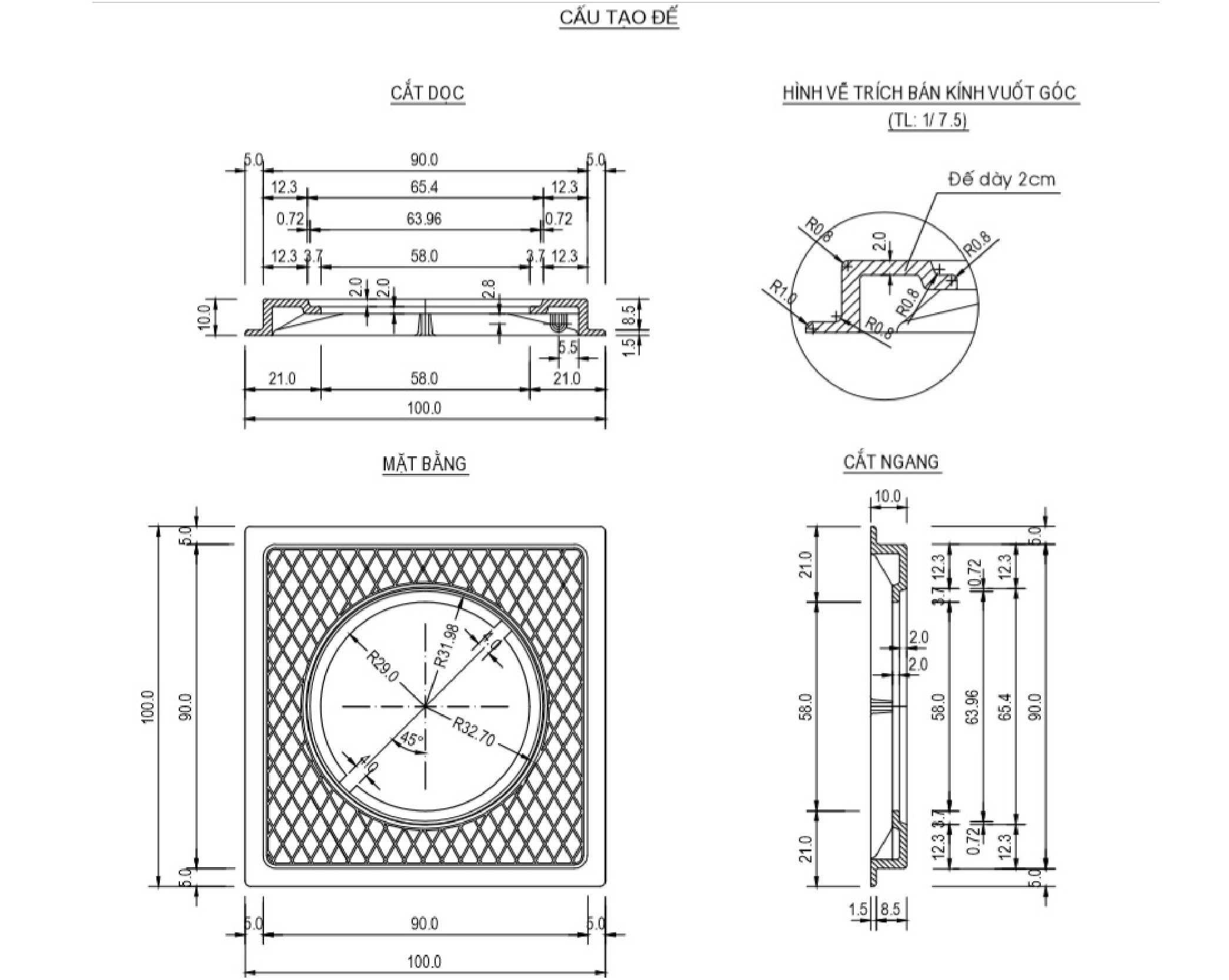

Kích Thước Nắp Hố Ga Gang
Thực tế không tồn tại duy nhất một kích thước nắp hố ga gang phù hợp cho tất cả các công trình. Theo đó, trên thị trường, kích thước nắp hố ga bằng gang phổ biến có thể kể đến là:
- Kích thước nắp hố ga gang tròn: Ø600mm, Ø800mm, Ø850mm, Ø900mm, Ø1000mm,…
- Kích thước nắp hố ga gang vuông: 600x600mm, 800x800mm, 850x850mm, 900x900mm, 1000x1000mm,…
Bên cạnh các thông số có sẵn, hiện nay, các xưởng sản xuất nắp hố ga gang có nhận thiết kế và sản xuất theo yêu cầu, đáp ứng đặc thù riêng của từng dự án.
Tiêu Chuẩn Nắp Hố Ga Gang
Gồm:
Tiêu chuẩn TCVN 10333-3:2016
Theo tiêu chuẩn này, sản phẩm nắp hố ga gang được chia thành 6 cấp theo khả năng chịu tải, gồm:
| Cấp tải | Lực nén giới hạn | Vị trí thường được sử dụng |
| A15 | 15 kN | Khu vực dành riêng cho người đi bộ, xe đạp |
| B125 | 125 kN | Vỉa hè, khu vực người đi bộ, xe đạp, xe máy, xe con, bãi đỗ xe con |
| C250 | 250 kN | Khu vực sát bó vỉa, rãnh bên đường theo phạm vi quy định |
| D400 | 400 kN | Lòng đường, bãi đỗ cho các loại phương tiện đường bộ |
| E600 | 600 kN | Khu vực có tải bánh xe lớn như cảng, khu vực hàng không phù hợp |
| F900 | 900 kN | Khu vực chịu tải bánh xe đặc biệt lớn |
Tiêu chuẩn QCVN 07-2:2023/BXD
Quy chuẩn này quy định các yêu cầu kỹ thuật và yêu cầu quản lý bắt buộc phải tuân thủ trong hoạt động đầu tư xây dựng mới, cải tạo, nâng cấp các công trình thoát nước.
Quy chuẩn yêu cầu nắp giếng thăm và giếng chuyển bậc phải sử dụng vật liệu và kết cấu bảo đảm khả năng chịu tải tiêu chuẩn tương ứng với đường hoặc vỉa hè.
Trong những khu vực xây dựng đã hoàn thiện, nắp giếng đặt bằng cao độ mặt đường. Trong khu vực trồng cây, nắp giếng cao hơn mặt đất tối thiểu 100 mm, còn trong khu vực không xây dựng là 200 mm. Giếng thăm trong hệ thống thoát nước mưa có cấu tạo tương tự như đối với nước thải nhưng riêng phần đáy giếng phải có hố thu cặn. Chiều sâu hố thu cặn lấy từ 0,3 m đến 0,5 m.
Điều này cho thấy việc lựa chọn đúng sản phẩm mới chỉ là một nửa bài toán, thi công đúng cao độ và đúng kết cấu đỡ cũng ảnh hưởng trực tiếp đến độ bền và an toàn vận hành.
Tiêu chuẩn BS EN 124:2015
Tiêu chuẩn BS EN 124:2015 được áp dụng phổ biến và được đánh giá bao theo 6 phân cấp cụ thể:
| Cấp độ đánh giá | Tải trọng (tấn) |
| Nhóm 1 (Cấp A): Vỉa hè cho người đi bộ, xe đạp | 1,5 – 7,5 |
| Nhóm 2 (Cấp B): Vỉa hè dành cho người đi bộ, xe máy, bãi đỗ xe ô tô | 12,5 |
| Nhóm 3 (Cấp C): Nắp lề đường, từ vỉa hè ra lòng đường tối đa 0.5m và từ vỉa hè ra đường cho người đi bộ 0,2m | 25 |
| Nhóm 4 (Cấp D): Trên lòng đường, bãi đỗ xe cho mọi phương tiện giao thông | 40 |
| Nhóm 5 (Cấp E): Đường quốc lộ, sân bay | 60 |
| Nhóm 6 (Cấp F): Trên cầu, đường cao tốc có xe tải lớn di chuyển | 90 |
Đánh Giá Ưu Điểm Nổi Bật Của Nắp Hố Ga Bằng Gang
Hiện nay, nắp hố ga gang được sử dụng rộng rãi trong hệ thống hạ tầng nhờ khả năng chịu tải tốt, tuổi thọ cao, phù hợp với các khu vực có giao thông và nhà máy, nhà xưởng,… Bề mặt nắp hố ga bằng gang có thể được tạo hoa văn chống trượt, logo đơn vị quản lý, các ký hiệu nhận dạng hệ thống như thoát nước mưa, nước thải,…
Bên cạnh đó, các loại nắp hố ga gang được thiết kế với khả năng ngăn mùi và chống hôi cực kỳ hiệu quả, đảm bảo môi trường sống trong lành cho mọi người. Ngoài ra, nắp hố ga gang đúc có khả năng chịu nhiệt độ tốt, có khả năng chống ăn mòn, đáp ứng công năng sử dụng lâu dài ở những vị trí, môi trường khắc nghiệt.
Tuy nhiên, nắp hố ga gang có trọng lượng tương đối lớn, quá trình mở để bảo trì cần dụng cụ thích hợp. Gang cũng là vật liệu có giá trị thu hồi nên tại một số khu vực công cộng cần cân nhắc giải pháp bản lề, khóa hoặc thiết kế chống tháo trái phép.

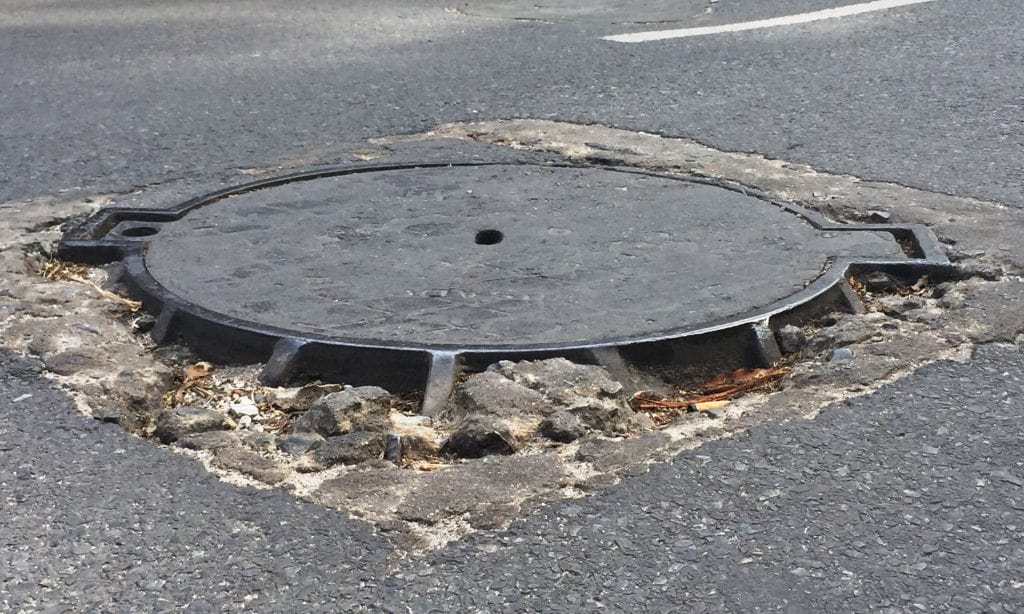

Giá Nắp Hố Ga Gang Bao Nhiêu?
Giá nắp hố ga gang không có một mức cố định bởi phụ thuộc vào các loại gang, khối lượng, kích thước, cấp tải, số lượng và các yêu cầu gia công đặc biệt từ chủ đầu tư.
Dưới đây là bảng báo giá nắp hố ga gang mang tính chất tham khảo:
- Nắp hố ga gang cầu 600x600mm B125 (12,5 tấn): 1.500.000 – 1.800.000 đồng
- Nắp hố ga gang cầu tròn Ø600mm C250 (25 tấn): 2.200.000 – 2.500.000 đồng

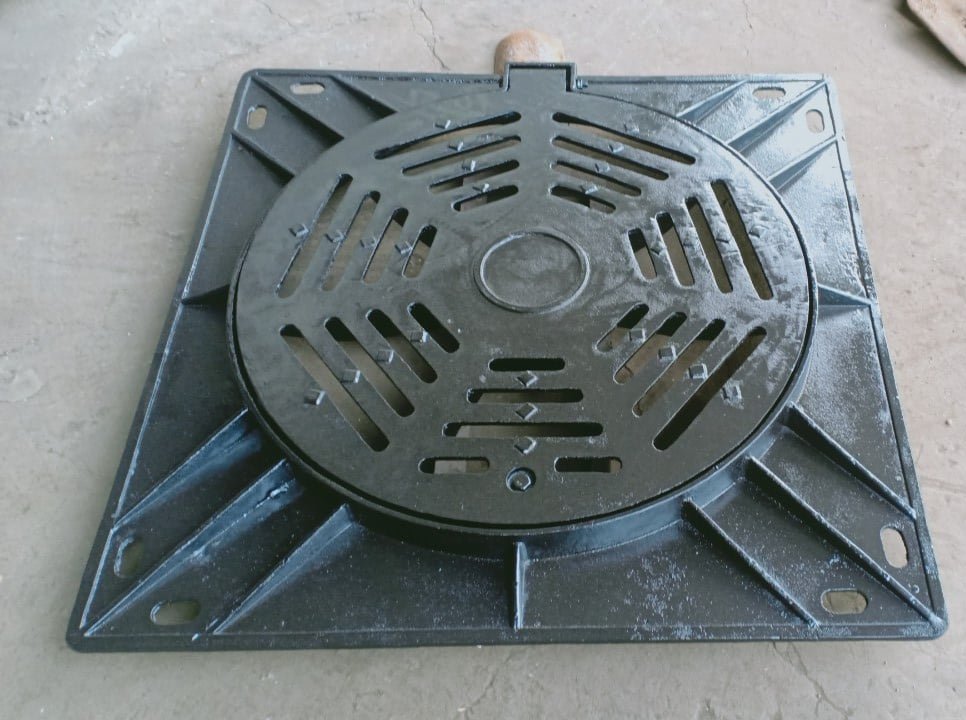

- Nắp hố ga gang cầu vuông 900x900mm D400 (40 tấn): 4.500.000 – 5.200.000 đồng
- Nắp hố ga gang vuông 600x600mm A15 (1,5 tấn): 900.000 – 1.100.000 đồng
- Nắp hố ga gang vuông 900x900mm A15 (1,5 tấn): 1.900.000 – 2.200.000 đồng
Lưu ý, trên đây chỉ là mức giá mang tính chất tham khảo, giá thay đổi tùy từng thời điểm và yêu cầu của khách hàng.

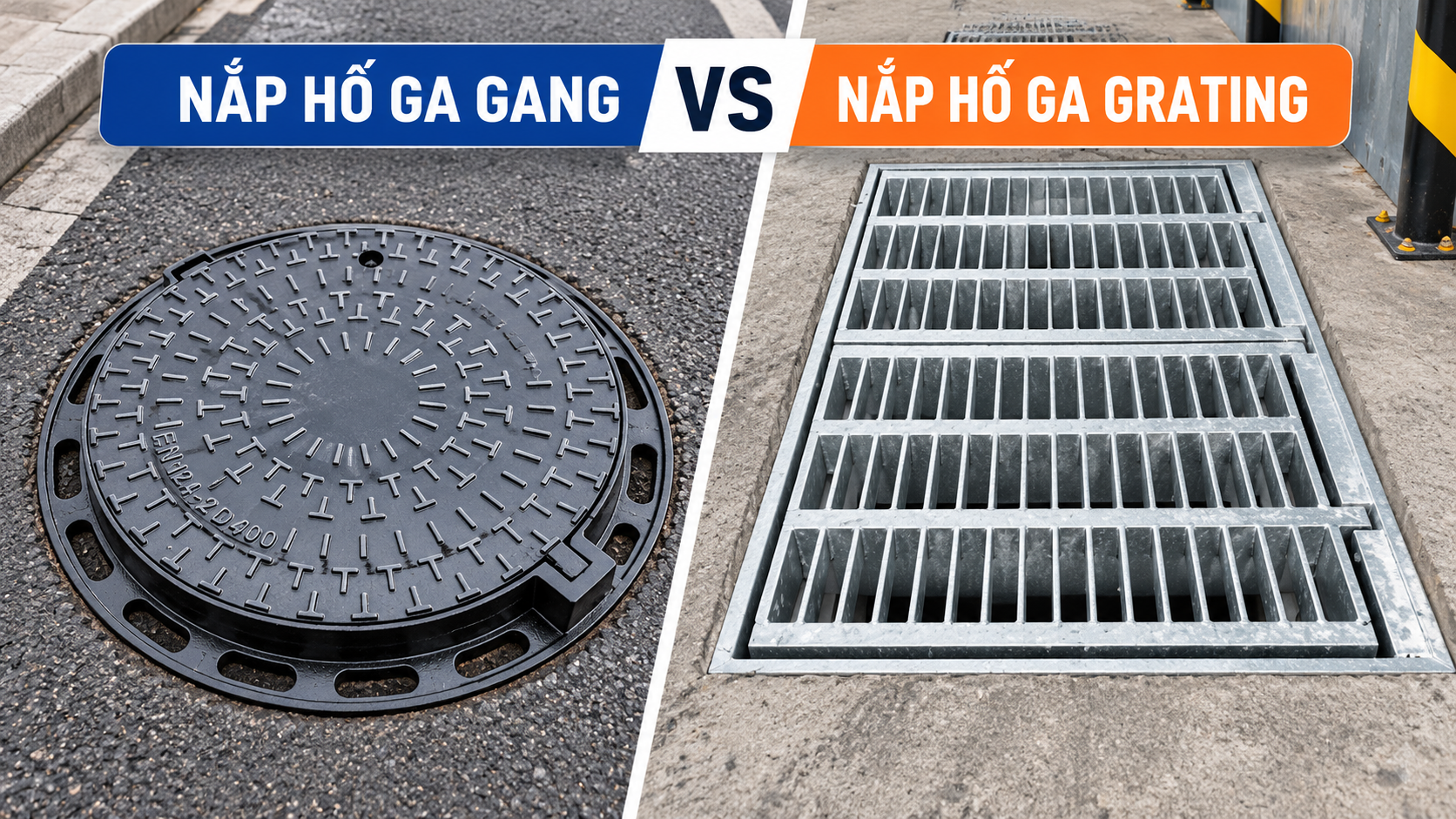

So Sánh Nắp Hố Ga Grating Và Nắp Hố Ga Gang
Nắp hố ga gang và nắp hố ga grating đều được sử dụng để che chắn các hố kỹ thuật, hố thu hoặc hệ thống thoát nước, nhưng chúng có sự khác nhau về kết cấu, khả năng thoát nước và cả phạm vi ứng dụng.
Grating chịu lực được chế tạo từ các thanh chịu lực liên kết với thanh ngang để tạo kết cấu dạng lưới. Các tấm sàn grating mạ kẽm nhúng nóng thường được sử dụng trong các công trình khắc nghiệt, đặc biệt là trong thi công sàn thao tác nhà máy, giàn khoan dầu khí,… Trong khi đó, nắp hố ga gang thường có kết cấu kín, được đúc từ gang xám hoặc gang cầu, phổ biến trong thi công tại các giếng thăm trên vỉa hè, lòng đường,…
So sánh nắp hố ga grating và nắp hố ga gang:
| Tiêu chí so sánh | Nắp hố ga grating | Nắp hố ga gang |
| Kết cấu | Dạng lưới | Nắp đúc kín |
| Khả năng thoát nước | Tốt nhờ kết cấu hở | Hạn chế (trừ song chắn rác bằng gang) |
| Khả năng chịu tải | Tốt | Tốt |
| Khối lượng | Nhẹ hơn | Nặng hơn |
| Ứng dụng nổi bật | Nắp mương thoát nước grating, sàn thao tác, bậc cầu thang grating, hố thu nước, nhà máy, khu công nghiệp,… | Giếng thăm, hố ga giao thông, vỉa hè, lòng đường,… |
| Giá thành | Đa dạng | Đa dạng |
Nắp grating là lựa chọn đáng được cân nhắc khi mục tiêu chính là thu và thoát nước nhanh. Kết cấu dạng lưới của tấm sàn grating cho phép nước chảy trực tiếp qua bề mặt nên đặc biệt phù hợp để làm nắp mương thoát nước, khu vực rửa thiết bị, trạm xử lý nước, bãi đậu xe,… Đặc biệt, Grating SG nhận khảo sát, thiết kế và gia công grating theo dự án đặc thù, đảm bảo sự đồng bộ và chuẩn kỹ thuật, là lựa chọn tối ưu đối với các dự án nhà máy và khu công nghiệp có nhiều mương hoặc hố kỹ thuật không theo kích thước tiêu chuẩn.
>>> Có thể bạn quan tâm: Quy Trình Sản Xuất Tấm Sàn Grating – Chi Tiết Từng Công Đoạn
Vậy nên chọn nắp hố ga grating hay nắp hố ga gang? Không có vật liệu nào tốt hơn trong mọi trường hợp. Nếu ưu tiên thoát nước nhanh và khả năng gia công linh hoạt thì grating sẽ là lựa chọn phù hợp dành cho bạn. Nếu đó là giếng thăm cần che kín thì bạn nên cân nhắc chọn nắp hố ga gang.
Với thế mạnh về sàn thép grating, Grating SG – Công ty Cổ phần Cơ khí SG có thể phát triển giải pháp nắp hố ga, nắp mương và tấm grating theo kích thước, tải trọng cũng như điều kiện vận hành thực tế từng dự án. Đây là phương án đặc biệt phù hợp cho nhà máy, khu công nghiệp, hệ thống xử lý nước, mương thoát nước và các công trình hạ tầng kỹ thuật.
Câu Hỏi Thường Gặp
Trên đây là những thông tin tổng quan về nắp hố ga gang mà chủ đầu tư, chủ doanh nghiệp có thể tìm hiểu thêm. Với những dự án cần kết hợp hệ thống thoát nước với sàn thép grating, nắp mương grating, lối đi thao tác hoặc các kết cấu grating chịu tải, Grating SG – Công ty Cổ phần Cơ khí SG cung cấp giải pháp phù hợp theo yêu cầu kỹ thuật và điều kiện sử dụng của từng công trình.
