Bên cách kích thước thì tải trọng sàn grating cũng là yếu tố được người dùng đặc biệt quan tâm. Khả năng chịu tải của tấm grating cần được xác định cùng cấu hình thanh chịu lực, vật liệu, nhịp, gối đỡ và dạng tải tác dụng. Do đó, thông tin chiều dài và chiều rộng, hoặc con số độ dày,… chưa đủ để lựa chọn sản phẩm. Với nhà thầu, kỹ sư và nhân sự mua hàng, việc hiểu đúng quy cách cũng như tải trọng grating cần được trao đổi yêu cầu rõ hơn, đối chiếu báo giá và hạn chế đặt sai lệch so với dự án.

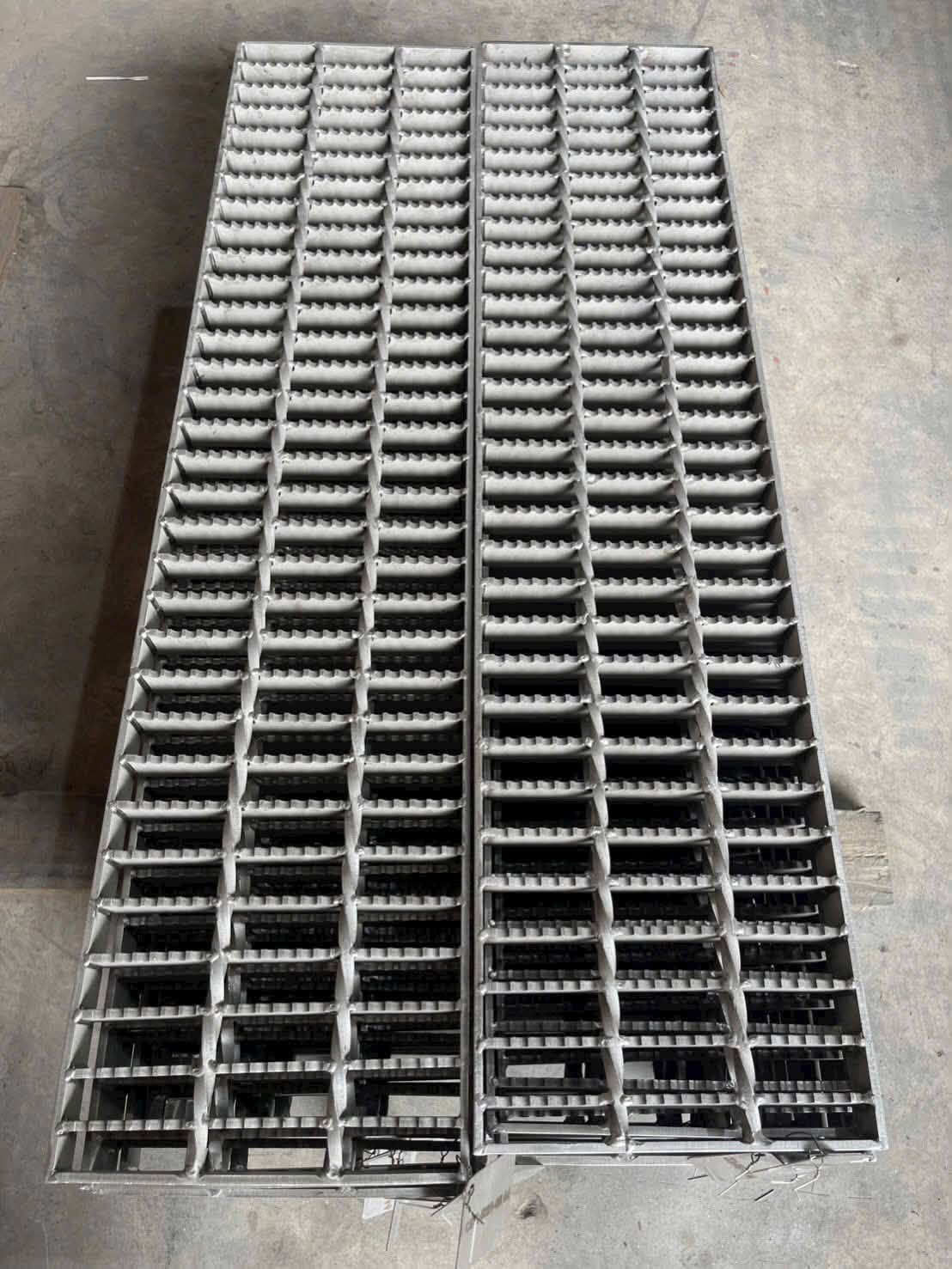

Các Dạng Tải Trọng Sàn Grating Thường Gặp
Tải trọng sàn graing là các lực tác dụng lên tấm sàn trong quá trình làm việc, đó có thể là từ người đi lại, vật tư, thiết bị, phương tiện,… Khi lựa chọn, người dùng cần phân biệt tải trọng yêu cầu của công trình và khả năng chịu tải được xác định cho một cấu hình sản phẩm. Tất nhiên, một con số chịu tải của sàn grating chịu lực chỉ thực sự có ý nghĩa khi đi kèm dạng tải, đơn vị, vị trí tác dụng, điều kiện kê đỡ,….
Theo đó, các dạng tải thường gặp có thể kể đến là:
- Tải phân bố đều: Là dạng tải được mô hình hóa trải đều trên một diện tích. Trong hồ sơ kỹ thuật, cường độ tải diện tích thường được biểu diễn bằng kN/m2. Các cách ghi theo kg/m2 trong tài liệu thương mại cần được làm rõ là khối lượng trên diện tích hay cách diễn đạt tải tương đương.
- Tải tập trung: Là dạng tải tác dụng tại một vùng tiếp xúc giới hạn, ví dụ chân thiết bị hoặc chân giá đỡ. Dữ liệu cần biết gồm giá trị lực, diện tích tiếp xúc, vị trí đặt tải và số điểm có thể cùng tác dụng.
- Tải bánh xe: Là dạng tải cục bộ theo phương tiện, thường thay đổi vị trí khi xe di chuyển.
3 loại tải trọng sàn grating phổ biến là:
- Tải trọng bản thân: Được hiểu là trọng lượng của tấm sàn grating, tùy thuộc vào kích thước sàn grating, chiều cao và chiều dày của thanh chịu lực, khoảng cách mắt lưới,…
- Tải trọng cố định: Bao gồm lớp hoàn thiện, khung phụ, thiết bị hoặc kết cấu được bố trí cố định trên sàn.
- Tải trọng sử dụng: Là tải trọng do người đi lại, hàng hóa, xe đẩy, máy móc, hoặc thiết bị trong quá trình vận hành. Đây cũng là một thông số quan trọng mà chủ đầu tư cần biết khi lựa chọn grating cho từng dự án.
Những Yếu Tố Ảnh Hưởng Đến Khả Năng Chịu Tải Của Sàn Grating
Gồm:
- Thanh chịu lực và bước thanh: Cần xác định riêng chiều cao, chiều dày và khoảng cách giữa các thanh.
- Nhịp thông thủy và hướng đặt tấm grating inox 304: Nhịp thông thủy là khoảng trống giữa các gối đỡ mà thanh chịu lực cần vượt qua. Khi tra bảng, bạn phải dùng đúng định nghĩa nhịp của tài liệu, thay vì lấy chiều dài phủ bì của tấm để thay thế.
- Gối đỡ, liên kết và vị trí khoét: Tấm grating cần được xem xét cùng khung, dầm đỡ và liên kết cố định. Các lỗ khoét cho đường ống hoặc cột có thể làm gián đoạn thanh chịu lực.
- Vật liệu: Tất nhiên, sàn grating cùng kích thước nhưng được gia công từ vật liệu khác nhau thì tải trọng sàn khi đó cũng sẽ không giống nhau.

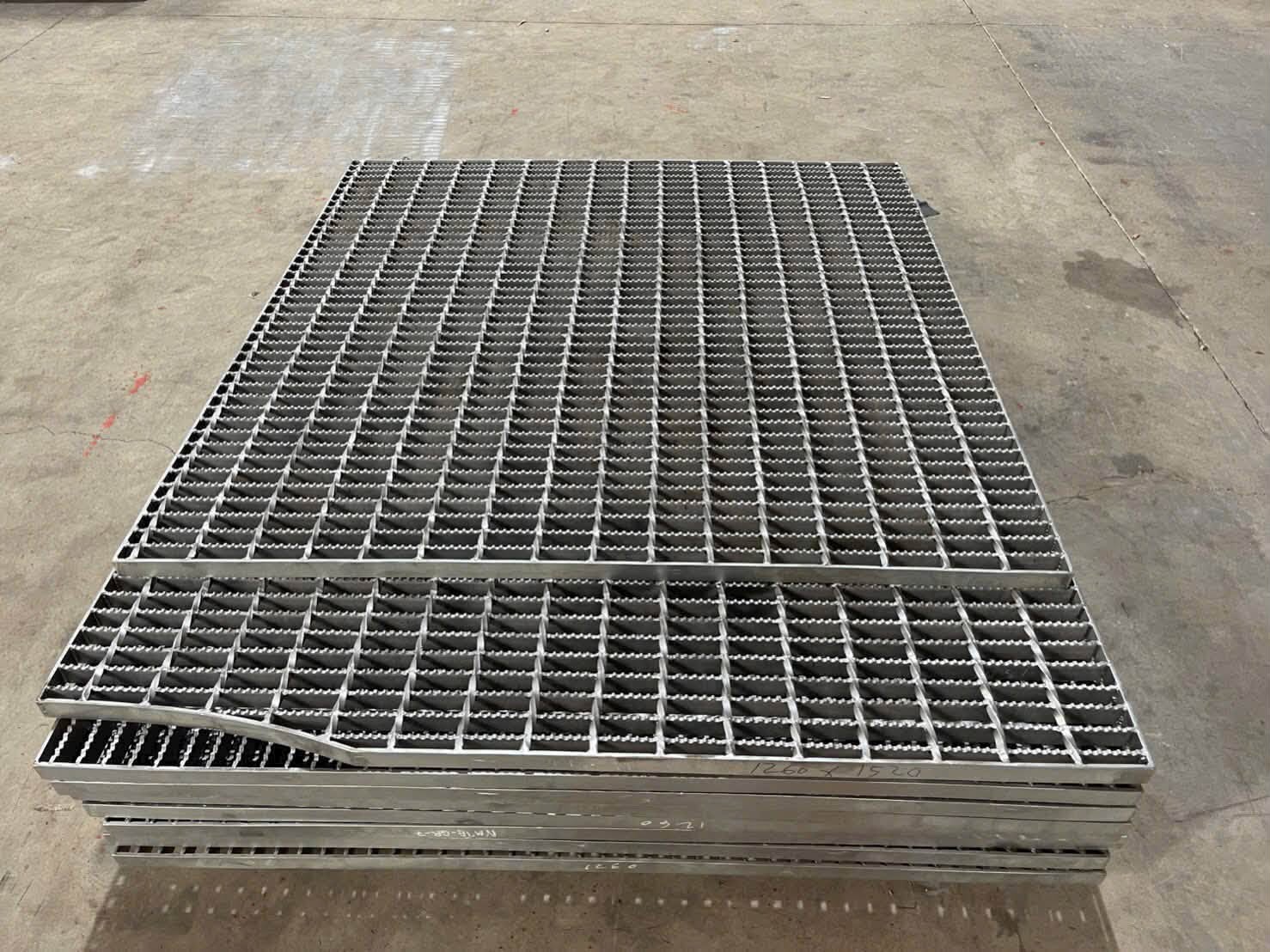

Cách Tính Tải Trọng Sàn Grating Khi Thiết Kế
Khi thiết kế và gia công tấm sàn grating, bước quan trọng là bạn cần xác định các tải trọng thực tế tác dụng lên sàn, từ đó, lên phương án về cấu hình thanh chịu lực, bước thanh, nhịp, gối đỡ,… phù hợp.
Cách tính tải trọng sàn grating trước khi thiết kế và gia công như sau:
q = q1 + q2 + q3
Trong đó:
- q: tổng tải trọng sàn grating
- q1: Tải trọng bản thân của tấm grating trên một đơn vị diện tích
- q2: Tải cố định bổ sung (tải trọng các cấu kiện và vật liệu trên sàn)
- q3: Tải trọng sử dụng theo mục đích công trình
Ví dụ: Giả sử một khu vực sàn thao tác có diện tích A = 20 m2, được xem xét trong trường hợp tải tĩnh phân bố đều trên toàn bộ diện tích. Các giá trị giả định như sau:
- q1: 0,4 kN/m2
- q2: 0,6 kN/m2
- q3: 3,0 kN/m2
Như vậy, tổng tải trọng sàn grating q = 0,4 + 0,6 + 3,0 = 4,0 kN/m2.
Tổng lực của trường hợp tải đang xét trên diện tích 20m2 sẽ là: F = q × A = 4,0 x 20 = 80 kN
Trong đó, F là tổng lực (đơn vị là kN), q là cường độ tải phân bố (đơn vị là kN/m2), A là diện tích chịu tải (đơn vị là m2).
